ASTM D4991

Standardowa metoda testowa do badania szczelności pustych sztywnych pojemników metodą próżniową

Podsumowanie standardowe

ASTM D4991 przedstawia znormalizowane podejście do oceny integralności pustych sztywnych pojemników w warunkach różnicy ciśnień, takich jak te, które mogą wystąpić podczas transportu lotniczego. Nadaje się do testowania sztywnych pojemników przeznaczonych do transportu niektórych niebezpiecznych cieczy zgodnie z Organizacją Narodów Zjednoczonych

Zalecenia dotyczące transportu towarów niebezpiecznych (UN TDG) i Międzynarodowej Organizacji Lotnictwa Cywilnego Instrukcje techniczne dotyczące bezpiecznego transportu towarów niebezpiecznych drogą powietrzną (ICAO TIs)

Ta metoda jest krytyczna dla producentów, którzy chcą mieć pewność, że ich opakowania spełniają normy jakości i bezpieczeństwa. Wykorzystując ciśnienie próżniowe do -95KPa, ta norma ocenia odporność pojemnika na przecieki, pomagając zagwarantować, że produkty pozostaną nieskażone i bezpieczne podczas przechowywania i transportu.

Podsumowanie normy ASTM D4991

Pusty, sztywny pojemnik do testowania jest poddawany ciśnieniu przez zanurzenie w roztworze glikolu etylenowego i wody w przezroczystej komorze testowej i poddawany stopniowo wzrastającej częściowej próżni. Pojemnik jest obserwowany pod kątem oznak nieszczelności, co jest widoczne w postaci wydostających się pęcherzyków powietrza podczas dekompresji lub płynu w pojemniku po ponownym sprężeniu.

Teoria testów

Metoda badawcza ASTM D4991 ustala punkt, w którym rozpoczyna się nieszczelność, przy czym różnica ciśnień wynosi około 95 kPa (13,8 psi).

Jednakże, Norma ASTM D4991 może nie być odpowiednia dla niektórych opakowań, np. opakowań z papierowymi zamknięciami, w których płyn testowy może szybko uszkodzić opakowanie.

System testowy ASTM D4991

Norma ASTM D4991 składa się z poniższych części

Komora próżniowa: szczelna przezroczysty statek co pozwala na stworzenie kontrolowanego środowiska próżniowego wokół testowanego pojemnika, co jest wystarczająco duży, aby umożliwić zanurzenie próbki testowej w płynie testowym o minimalnej przestrzeni nad cieczą wynoszącej 20 %, zdolny do wytrzymania co najmniej -1,5 różnica ciśnień atm.
Jednostka sterująca ustawieniami i wyświetlaniem podciśnienia, np. Cell Instruments LT-02 I Tester szczelności LT-03.
Komora wypełniona jest roztworem glikolu etylenowego w wodzie, 50 % objętościowo do stosowania jako płyn testowy.

Szczegółowy opis procesu testowania

Proces testowania zgodnie z normą ASTM D4991 można podzielić na kilka kluczowych etapów

1. Przygotowanie: Zanurz jedną lub więcej próbek testowych w roztworze glikolu etylenowego i wody wewnątrz przezroczystej komory testowej.
2. Odkurz komorę: Zamknij pokrywę, ustaw czas testu na testerze szczelności LT-02 lub LT-03 na 10 minut i ustaw próżnię na -95 K.(13,8 psi). Rozpocznij test, aby Podciśnienie wewnątrz komory wzrasta powoli do różnicy ciśnień wynoszącej 95 kPa (13,8 psi) lub innej określonej różnicy ciśnień.
3. Trzymanie próżniowe:Testujący będzie utrzymywał próżnię przez co najmniej 10 min. W przypadku próbek testowych, które są pojedynczymi opakowaniami lub opakowaniami łączonymi w całości lub w części z materiału plastikowego, należy utrzymywać próżnię przez 30 min. Następnie testujący powoli zwolni próżnię.
4. Analiza: Trzymaj próbkę(i) testową(e) zanurzoną(e) przez co najmniej 30 s w ciśnieniu otoczenia. Wyjmij próbkę(i) testową(e) i sprawdź, czy wewnątrz nie ma płynu. Wyciek jest wskazywany przez ciągły strumień lub powtarzającą się sekwencję pęcherzyków. Płyn w próbce testowej jest również dowodem wycieku.

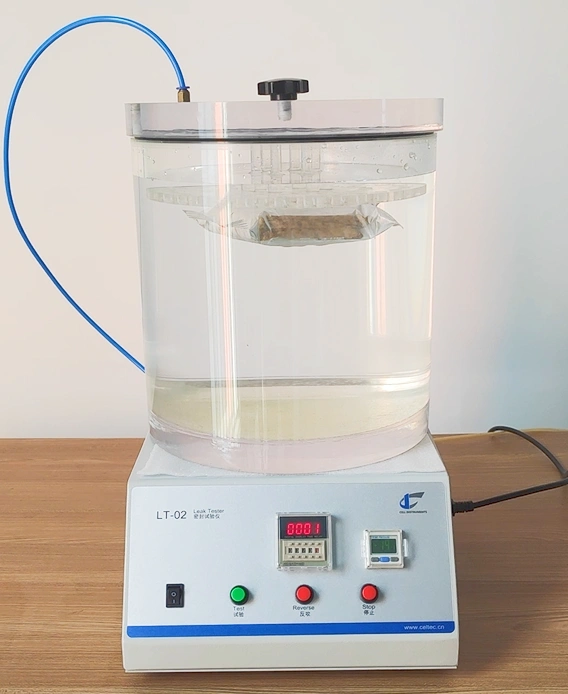

Używanie testera szczelności Cell Instruments LT-02 i testera szczelności LT-03 do metody ASTM D4991

Ten Tester szczelności LT-02 lub LT-03 firmy Cell Instruments to zaawansowane rozwiązanie testowe zaprojektowane specjalnie do próżniowego testowania szczelności pustych sztywnych pojemników. Jego cechy sprawiają, że jest ono szczególnie odpowiednie do zgodności z normą ASTM D4991.

Dlaczego LT-02 i LT-03?

Automatyczny proces testowy

Użytkownik musi jedynie ustawić docelowe podciśnienie i utrzymać czas. Naciśnij przycisk Start, a po upływie czasu podciśnienia urządzenie automatycznie zwolni ciśnienie.

Ustabilizowana próżnia

Jeśli wystąpi niewielki wyciek lub odkształcenie próbki, spadek podciśnienia zostanie bezpośrednio skompensowany przez system.

Zapisywanie parametrów testu

Użytkownicy, u których występują różne warunki testowe pod względem czasu trwania testu i poziomu podciśnienia, mogą skorzystać z funkcji zapisywania parametrów urządzenia LT-03 Leak Tester, która pozwala skrócić czas operacji.

Znaczenie normy ASTM D4991

Norma ASTM D4991 ma znaczenie w wielu gałęziach przemysłu z kilku ważnych powodów:

Zapewnienie jakości

Zapewnia, że puste pojemniki zachowają integralność, zapobiegając zanieczyszczeniu lub utracie produktu.

Zgodność z przepisami

Wiele branż musi przestrzegać rygorystycznych przepisów dotyczących pakowania. Norma ASTM D4991 pomaga producentom wykazać zgodność z tymi normami.

Oszczędności kosztów

Wykrycie potencjalnych nieszczelności na etapie produkcji może pozwolić zaoszczędzić znaczne koszty związane z wycofywaniem produktów, zwrotami i niezadowoleniem klientów.

Zwiększona niezawodność produktu

Regularne testy zgodne z normą ASTM D4991 zwiększają ogólną niezawodność opakowań, co przekłada się na większe zaufanie konsumentów do produktów.

Często zadawane pytania dotyczące normy ASTM D4991

Czym jest norma ASTM D4991 i dlaczego jest ważna w przypadku pustych, sztywnych pojemników?

ASTM D4991 to znormalizowana metoda badania szczelności pustych sztywnych pojemników pod próżnią. Jest ona niezbędna do zapewnienia, że pojemniki mogą zachować swoją integralność i chronić zawartość przed zanieczyszczeniem podczas przechowywania i transportu.

Jak przeprowadza się test szczelności próżniowej zgodnie z normą ASTM D4991?

Test polega na umieszczeniu pustego sztywnego pojemnika w komorze próżniowej, wytworzeniu podciśnienia i monitorowaniu w celu wykrycia wszelkich oznak przecieków lub uszkodzeń konstrukcyjnych.

Jakie rodzaje pojemników można badać zgodnie z normą ASTM D4991?

Norma ma zastosowanie do różnych pustych, sztywnych pojemników, ale nie jest nadaje się do niektórych opakowań, takich jak opakowania z papierowymi zamknięciami, w których płyn testowy może szybko uszkodzić opakowanie.

O czym należy pamiętać przygotowując się do badania ASTM D4991?

Upewnij się, że pojemnik jest czysty i prawidłowo zamknięty, środowisko testowe jest kontrolowane, a cały sprzęt jest skalibrowany, aby zagwarantować dokładne wyniki.

Jak mogę zagwarantować zgodność projektu mojego opakowania z normą ASTM D4991?

Wdrażaj regularne testy na etapie projektowania i produkcji, korzystaj z materiałów wysokiej jakości i współpracuj z inżynierami ds. opakowań mającymi doświadczenie w normach ASTM.

Jakie typowe problemy można napotkać podczas testów ASTM D4991?

Do typowych problemów zalicza się niewłaściwe uszczelnienie pojemników, awarie sprzętu lub czynniki zewnętrzne wpływające na ciśnienie podciśnienia, niestabilną próżnię, co może prowadzić do niedokładnych wyników testów.
